По чертежам 📄 производителя и с учетом требований заказчика был разработан 👨💻 прототип держателя горелки сварочного робота-манипулятор.
Основные требования заключались в следующем:
- обеспечить минимальную массу держателя горелки при этом сохранить жёсткость;
- учесть конструктивные особенности промышленного робота и сварочной горелки;
- масса держателя горелки не должна превышать 150 грамм.
По итогу проектирования👨💻 было напечатано 🖨5 прототипов. В результате, после утверждения макета с помощью 5 осевой фрезерной обработки 🛠был изготовлен опытный образец держателя сварочной горелки.
Общее время ⏳ проектирования, согласования и изготовления заняло около 10 рабочих дней.
Материал держателя сварочной горелки:
- Алюминий В95Т;
- Масса готового изделия: 118 грамм.

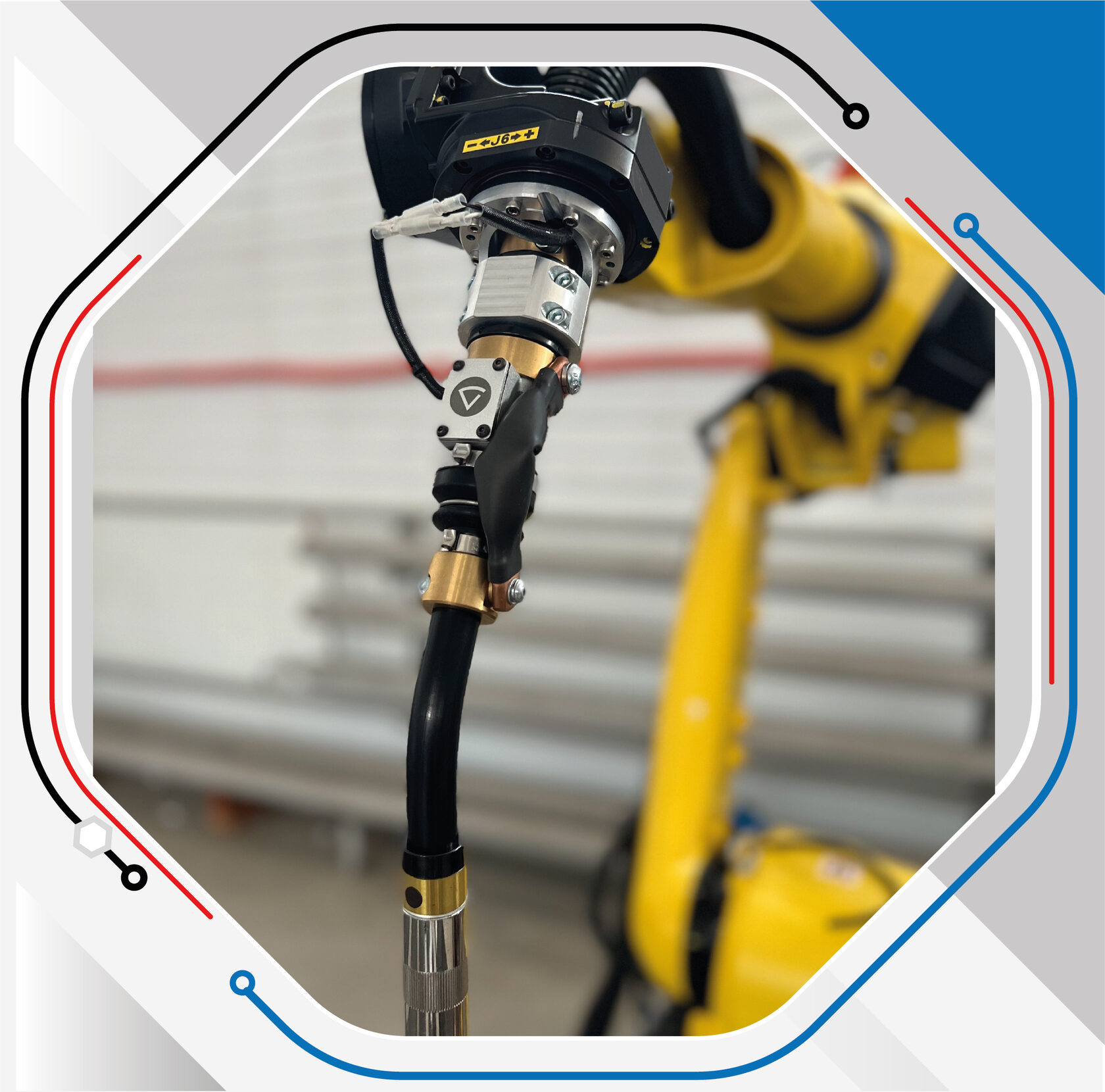

Результат работы Вы можете увидеть в карусели.
