Реверс-инжиниринг и обратное проектирование: от 3D-сканирования до готового изделия
1. Что такое реверс-инжиниринг на практике?
Обычно деталь делают по чертежу. Но в жизни часто бывает наоборот: деталь есть, а чертежа на неё нет. Она могла износиться, сломаться, или её производитель больше не поставляет запчасти.
Реверс-инжиниринг (обратное проектирование) — это способ получить точную цифровую копию изделия, имея на руках только сам образец. Мы берем физический объект, «снимаем» с него размеры с помощью 3D-сканера и создаем компьютерную модель, по которой можно изготовить новую деталь.
Главная цель здесь — не просто получить «картинку» или набор документов, а изготовить готовое изделие, которое будет работать не хуже, а зачастую и лучше оригинала.
Зачем копировать, если можно улучшить?
Реверс-инжиниринг дает инженеру уникальную возможность (рисунок 1) — исправить ошибки оригинального конструктора или адаптировать деталь под свои задачи:
Обычно деталь делают по чертежу. Но в жизни часто бывает наоборот: деталь есть, а чертежа на неё нет. Она могла износиться, сломаться, или её производитель больше не поставляет запчасти.
Реверс-инжиниринг (обратное проектирование) — это способ получить точную цифровую копию изделия, имея на руках только сам образец. Мы берем физический объект, «снимаем» с него размеры с помощью 3D-сканера и создаем компьютерную модель, по которой можно изготовить новую деталь.
Главная цель здесь — не просто получить «картинку» или набор документов, а изготовить готовое изделие, которое будет работать не хуже, а зачастую и лучше оригинала.
Зачем копировать, если можно улучшить?
Реверс-инжиниринг дает инженеру уникальную возможность (рисунок 1) — исправить ошибки оригинального конструктора или адаптировать деталь под свои задачи:
- Усилить слабые места: Если деталь постоянно ломается в одном и том же месте, при создании модели мы можем добавить ребра жесткости или изменить толщину стенок.
- Сменить материал: Заменить обычный пластик на износостойкий композит или подобрать более современный сплав металла.
- Убрать износ: Мы не просто копируем «битую» деталь, а восстанавливаем её до идеального состояния, каким оно было на заводе.

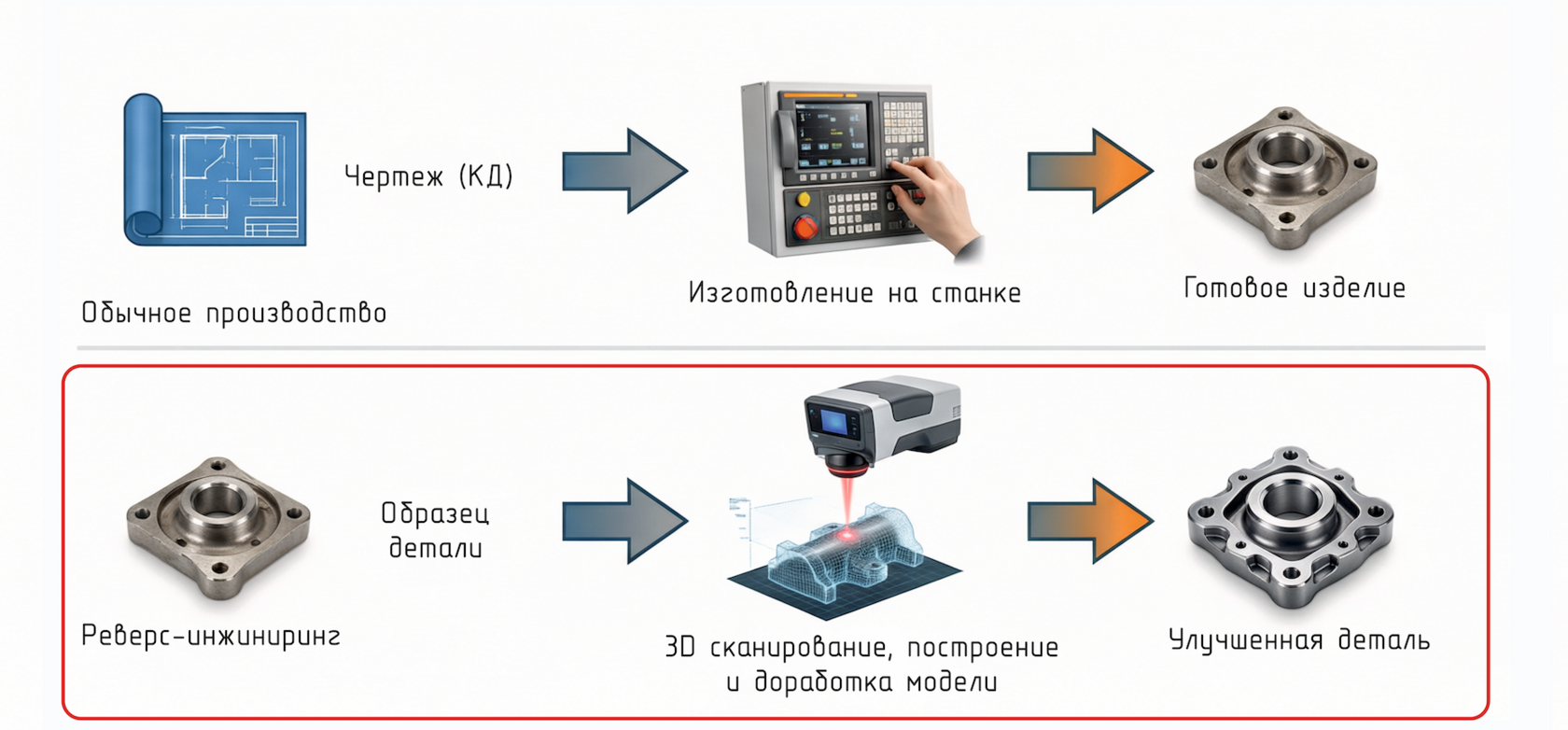

Рисунок 1. Для чего нужен реверс-инжиниринг.
Таким образом, обратное проектирование превращает старую или импортную деталь в «цифровой исходник», который можно дорабатывать и производить.
Для того чтобы получить качественную деталь, которая не просто повторяет форму оригинала, но и исправно работает, мы проходим через четкую последовательность этапов. Весь процесс — от «железа» до «железа» — выглядит следующим образом:
Для того чтобы получить качественную деталь, которая не просто повторяет форму оригинала, но и исправно работает, мы проходим через четкую последовательность этапов. Весь процесс — от «железа» до «железа» — выглядит следующим образом:
2. Как это работает: от изношенного образца к новой детали
Процесс воссоздания детали — это не просто копирование, а полноценная инженерная работа. Мы проходим путь от «цифрового слепка» до реального производства в четыре основных этапа (рисунок 2).
Процесс воссоздания детали — это не просто копирование, а полноценная инженерная работа. Мы проходим путь от «цифрового слепка» до реального производства в четыре основных этапа (рисунок 2).

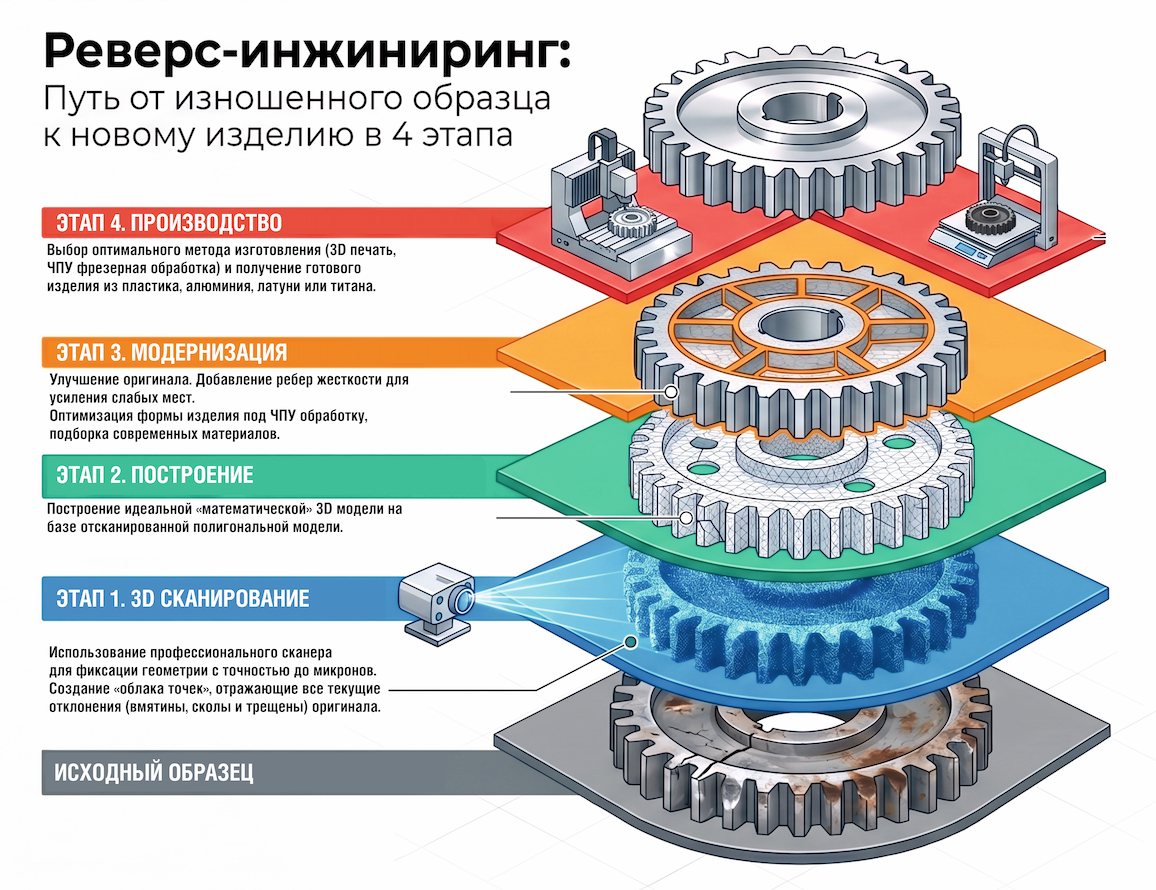

Рисунок 2. 4-этапа реверс-инжиниринга.
Этап 1. 3D-сканирование: получаем «цифровой слепок»
Первым делом нужно перенести форму детали в компьютер.
Этап 2. Реконструкция: исправляем ошибки и износ
На этом этапе инженер строит новую 3D-модель, используя данные сканирования как подложку. Это самая важная часть работы:
Этап 3. Модернизация: делаем деталь лучше оригинала
Поскольку мы создаем модель с нуля, у нас есть возможность улучшить её характеристики. Мы не просто копируем — мы дорабатываем:
Этап 4. Производство: воплощение в материале
Когда цифровая модель готова и доработана, мы переходим к изготовлению. В зависимости от задач, мы выбираем оптимальный метод:
Первым делом нужно перенести форму детали в компьютер.
- Мы используем профессиональные 3D-сканеры, которые с точностью до микронов фиксируют каждый изгиб.
- Если деталь сильно блестит или прозрачная, мы наносим тонкий слой смываемого матового спрея, чтобы сканер «увидел» поверхность.
- Результат: Мы получаем облако точек, которое в точности повторяет деталь со всеми её текущими проблемами: вмятинами, сколами и следами износа.
Этап 2. Реконструкция: исправляем ошибки и износ
На этом этапе инженер строит новую 3D-модель, используя данные сканирования как подложку. Это самая важная часть работы:
- Восстановление номиналов: Если отверстие в детали разбито и стало овальным, мы вычисляем его исходный правильный размер и закладываем его в модель.
- Устранение дефектов: Мы «лечим» трещины, убираем сколы и выравниваем поверхности, которые искривились в процессе эксплуатации.
- Результат: Получается идеальная «математическая» модель детали, какой она была (или должна была быть) при выходе с завода.
Этап 3. Модернизация: делаем деталь лучше оригинала
Поскольку мы создаем модель с нуля, у нас есть возможность улучшить её характеристики. Мы не просто копируем — мы дорабатываем:
- Усиление конструкции: Если оригинальная деталь часто ломалась, мы добавляем ребра жесткости или увеличиваем толщину стенок в критических местах.
- Оптимизация под производство: Мы можем изменить форму так, чтобы деталь было проще и дешевле изготовить на ЧПУ-станке или напечатать на 3D-принтере, не теряя в её прочности.
- Подбор материалов: Мы можем заменить стандартный пластик на высокопрочный композит или подобрать более износостойкий сплав металла.
Этап 4. Производство: воплощение в материале
Когда цифровая модель готова и доработана, мы переходим к изготовлению. В зависимости от задач, мы выбираем оптимальный метод:
- 3D-печать (FDM): Идеальна для деталей сложной формы, легких кронштейнов или корпусов. Позволяет получить готовую деталь за считанные часы.
- Металлообработка на ЧПУ: Если нужны высокие нагрузки, работа в агрессивных средах и идеальная точность посадочных мест.
- Результат: Вы получаете на руки готовое изделие, которое полностью готово к установке и работе.
3. Области применения
Реверс-инжиниринг востребован везде, где эксплуатируется техника, требующая ремонта, модернизации или адаптации. Сегодня это основной инструмент для решения проблем с поставками запчастей и обслуживания импортных производственных линий.
Какие изделия пользуются наибольшим спросом?
Фокус смещен на детали, обеспечивающие работоспособность и сборку узлов. Мы регулярно работаем со следующими категориями:
Материалы: подбор под условия эксплуатации
Правильный выбор материала определяет срок службы детали. Мы работаем с широким спектром полимеров и металлов, подбирая их исходя из нагрузок, температур и химической среды.
Полимеры и композиты (3D-печать):
Металлы и сплавы (ЧПУ-обработка):
Реверс-инжиниринг востребован везде, где эксплуатируется техника, требующая ремонта, модернизации или адаптации. Сегодня это основной инструмент для решения проблем с поставками запчастей и обслуживания импортных производственных линий.
Какие изделия пользуются наибольшим спросом?
Фокус смещен на детали, обеспечивающие работоспособность и сборку узлов. Мы регулярно работаем со следующими категориями:
- Корпусные элементы: Крышки, защитные кожухи, корпуса приборов, редукторов и помп. Восстановление геометрии позволяет вернуть герметичность и защиту внутренним узлам.
- Кронштейны и опоры: Силовые элементы крепления, держатели, специализированные подставки и рамы. При реверс-инжиниринге такие детали часто усиливаются для повышения надежности.
- Специализированная оснастка и инструмент: Зажимные губки, направляющие, шаблоны, кондукторы для сверления и другие приспособления, необходимые для работы производственных линий.
- Переходники и фитинги: Сложные адаптеры для стыковки различных систем, нестандартные фланцы и соединительные элементы.
Материалы: подбор под условия эксплуатации
Правильный выбор материала определяет срок службы детали. Мы работаем с широким спектром полимеров и металлов, подбирая их исходя из нагрузок, температур и химической среды.
Полимеры и композиты (3D-печать):
- ABS / ASA: Ударопрочные пластики. ASA идеально подходит для внешних деталей, так как устойчив к ультрафиолету и не становится хрупким на солнце.
- ·PETG: Химически стойкий и долговечный материал. Оптимален для функциональных корпусов и деталей, контактирующих с водой или маслами.
- ·PA (Нейлон): Чрезвычайно износостойкий полимер. Применяется там, где важна прочность на разрыв и стойкость к истиранию.
- ·CF (Угленаполненные композиты): Пластики, усиленные углеволокном. Обладают повышенной жесткостью и малым весом, что позволяет заменять ими металлические детали в ненагруженных узлах.
- ·TPU (Эластомеры): Гибкие материалы для создания защитных пыльников, мягких вставок и ударопрочных накладок.
Металлы и сплавы (ЧПУ-обработка):
- Алюминиевые сплавы (АМГ6, Д16Т, В95Т):
- Латунь: Используется для деталей, требующих высокой коррозийной АМГ6 — отлично сваривается и обладает высокой коррозийной стойкостью.
- Титан: Применяется в случаях, когда необходима максимальная прочность при минимальном весе, а также исключительная термостойкость.
- Стальные сплавы: Изготовление высокопрочных крепежных элементов и валов (возможность обработки конкретной марки стали оценивается индивидуально в зависимости от сложности геометрии).
4. Результаты работы: что получает заказчик
Итогом реверс-инжиниринга является набор данных, который позволяет полностью закрыть вопрос производства детали. Мы предоставляем результаты в следующих форматах:
1. Полигональная модель (STL / OBJ)
Это «цифровой слепок» поверхности, состоящий из миллионов мелких треугольников.
2. Инженерная 3D-модель (STEP / IGES ) — Основной результат
Это полноценная твердотельная модель, созданная инженером «с нуля» на основе данных сканирования.
3. Технический чертеж изделия
На основе созданной 3D-модели мы можем подготовить чертеж детали.
4. Готовое физическое изделие
Самый востребованный результат — деталь, которую можно сразу установить на оборудование. Вам не нужно искать сторонние заводы, мы выдаем готовый продукт:
Итогом реверс-инжиниринга является набор данных, который позволяет полностью закрыть вопрос производства детали. Мы предоставляем результаты в следующих форматах:
1. Полигональная модель (STL / OBJ)
Это «цифровой слепок» поверхности, состоящий из миллионов мелких треугольников.
- Для чего подходит: Идеально для быстрой 3D-печати прототипа или визуализации формы.
- Особенности: Такую модель сложно редактировать, но она максимально точно передает геометрию отсканированного образца.
2. Инженерная 3D-модель (STEP / IGES ) — Основной результат
Это полноценная твердотельная модель, созданная инженером «с нуля» на основе данных сканирования.
- Для чего подходит: Универсальный формат для любого современного производства. Модель можно открыть в любой CAD-системе, использовать для написания программ для станков с ЧПУ или 3D-принтеров.
- Особенности: В этой модели уже исправлены все дефекты износа, восстановлены правильные радиусы и диаметры. Она готова к производству.
3. Технический чертеж изделия
На основе созданной 3D-модели мы можем подготовить чертеж детали.
- Для чего подходит: Для оперативного контроля размеров на производстве, понимания допусков и посадок, а также для удобства приемки готового изделия службой ОТК.
- Особенности: Это наглядный технический документ с указанием основных габаритов и критически важных параметров детали.
4. Готовое физическое изделие
Самый востребованный результат — деталь, которую можно сразу установить на оборудование. Вам не нужно искать сторонние заводы, мы выдаем готовый продукт:
- 3D-печать: Изготовление из инженерных пластиков и композитов (угленаполненный нейлон, ударопрочный ASA, PETG и др.).
- ЧПУ-обработка: Изготовление из металлов (алюминий Д16Т, В95Т, АМГ6, титан, латунь или сталь).
- Результат: Вы получаете на руки деталь, которая полностью соответствует вашим требованиям и готова к работе.
